Katalog techniczny
Sterowniki syren alarmowych
ALARM-PL to trzy urządzenia: MAX ze wzmacniaczem 2×150 W do rozbudowanych instalacji, kompaktowy LITE 30 W oraz MECH do uruchamiania i kontroli syren silnikowych.
O sterownikach
Od komunikatu głosowego po syrenę silnikową
Sterowniki MAX i LITE mają wbudowany wzmacniacz klasy D. Odtwarzają pliki MP3/WAV z karty SD i podają sygnał na linie głośnikowe 100 V. MECH nie ma wzmacniacza: załącza syrenę silnikową stycznikiem 230/400 V AC, kontroluje fazy i obsługuje syrenę rezerwową.
Wszystkie modele mają wejścia zwarciowe i wyjścia 2 A / 30 V DC. MAX i LITE łączą się przez Ethernet, Wi-Fi i GSM/LTE oraz wysyłają powiadomienia SMS. MAX dodaje LoRa, RS-485, synchronizację czasu GNSS i opcjonalnie TETRA, a przy tym współpracuje z GSE-24 / DCA i CZK / SOIA. MECH przyjmuje sygnały z wejść sterujących i opcjonalnie przez RS-485.

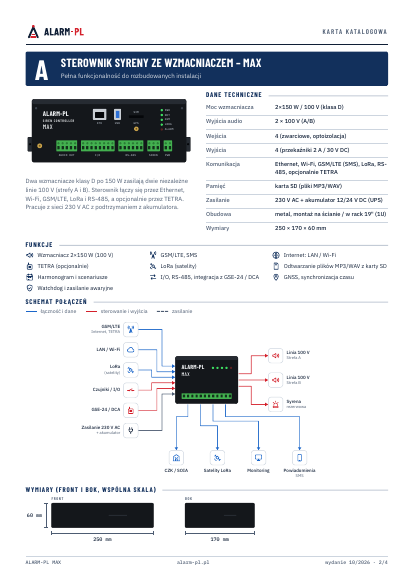

Sterownik syreny ze wzmacniaczem – MAX
Pełna funkcjonalność do rozbudowanych instalacji
Dwa wzmacniacze klasy D po 150 W zasilają dwie niezależne linie 100 V (strefy A i B). Sterownik łączy się przez Ethernet, Wi-Fi, GSM/LTE, LoRa i RS-485, a opcjonalnie przez TETRA. Pracuje z sieci 230 V AC z podtrzymaniem z akumulatora.
- Wzmacniacz 2×150 W (100 V)
- GSM/LTE, SMS
- Internet: LAN / Wi-Fi
- TETRA (opcjonalnie)
- LoRa (satelity)
- Odtwarzanie plików MP3/WAV z karty SD
- Harmonogram i scenariusze
- I/O, RS-485, integracja z GSE-24 / DCA
- GNSS, synchronizacja czasu
- Watchdog i zasilanie awaryjne
Dane techniczne
| Moc wzmacniacza | 2×150 W / 100 V (klasa D) |
|---|---|
| Wyjścia audio | 2 × 100 V (A/B) |
| Wejścia | 4 (zwarciowe, optoizolacja) |
| Wyjścia | 4 (przekaźniki 2 A / 30 V DC) |
| Komunikacja | Ethernet, Wi-Fi, GSM/LTE (SMS), LoRa, RS-485, opcjonalnie TETRA |
| Pamięć | karta SD (pliki MP3/WAV) |
| Zasilanie | 230 V AC + akumulator 12/24 V DC (UPS) |
| Obudowa | metal, montaż na ścianie / w rack 19" (1U) |
| Wymiary | 250 × 170 × 60 mm |
Schemat połączeń
Wymiary

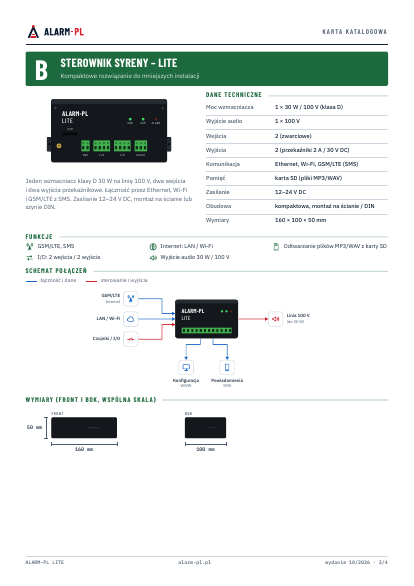

Sterownik syreny – LITE
Kompaktowe rozwiązanie do mniejszych instalacji
Jeden wzmacniacz klasy D 30 W na linię 100 V, dwa wejścia i dwa wyjścia przekaźnikowe. Łączność przez Ethernet, Wi-Fi i GSM/LTE z SMS. Zasilanie 12–24 V DC, montaż na ścianie lub szynie DIN.
- GSM/LTE, SMS
- Internet: LAN / Wi-Fi
- Odtwarzanie plików MP3/WAV z karty SD
- I/O: 2 wejścia / 2 wyjścia
- Wyjście audio 30 W / 100 V
Dane techniczne
| Moc wzmacniacza | 1 × 30 W / 100 V (klasa D) |
|---|---|
| Wyjście audio | 1 × 100 V |
| Wejścia | 2 (zwarciowe) |
| Wyjścia | 2 (przekaźniki 2 A / 30 V DC) |
| Komunikacja | Ethernet, Wi-Fi, GSM/LTE (SMS) |
| Pamięć | karta SD (pliki MP3/WAV) |
| Zasilanie | 12–24 V DC |
| Obudowa | kompaktowa, montaż na ścianie / DIN |
| Wymiary | 160 × 100 × 50 mm |
Schemat połączeń
Wymiary

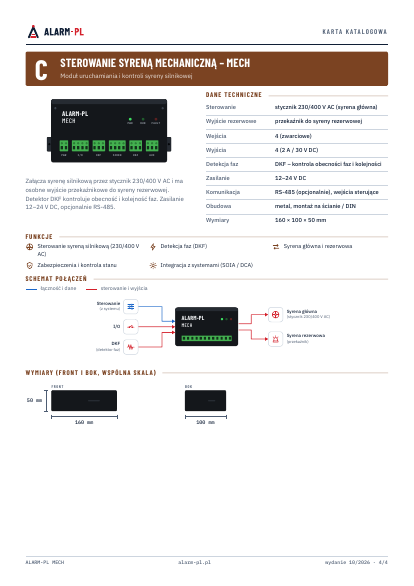

Sterowanie syreną mechaniczną – MECH
Moduł uruchamiania i kontroli syreny silnikowej
Załącza syrenę silnikową przez stycznik 230/400 V AC i ma osobne wyjście przekaźnikowe do syreny rezerwowej. Detektor DKF kontroluje obecność i kolejność faz. Zasilanie 12–24 V DC, opcjonalnie RS-485.
- Sterowanie syreną silnikową (230/400 V AC)
- Detekcja faz (DKF)
- Syrena główna i rezerwowa
- Zabezpieczenia i kontrola stanu
- Integracja z systemami (SOIA / DCA)
Dane techniczne
| Sterowanie | stycznik 230/400 V AC (syrena główna) |
|---|---|
| Wyjście rezerwowe | przekaźnik do syreny rezerwowej |
| Wejścia | 4 (zwarciowe) |
| Wyjścia | 4 (2 A / 30 V DC) |
| Detekcja faz | DKF – kontrola obecności faz i kolejności |
| Zasilanie | 12–24 V DC |
| Komunikacja | RS-485 (opcjonalnie), wejścia sterujące |
| Obudowa | metal, montaż na ścianie / DIN |
| Wymiary | 160 × 100 × 50 mm |
Schemat połączeń
Wymiary

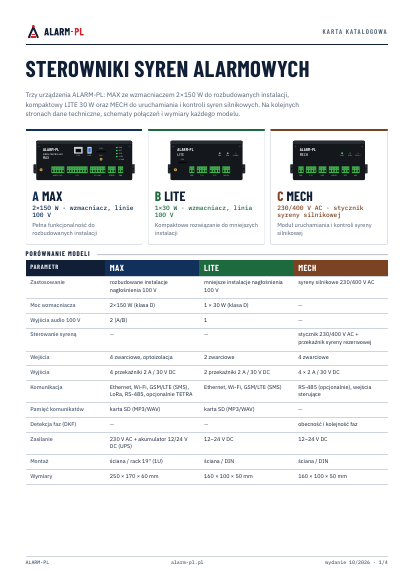

Porównanie
Trzy modele obok siebie
| Parametr | MAXPełna funkcjonalność do rozbudowanych instalacji | LITEKompaktowe rozwiązanie do mniejszych instalacji | MECHModuł uruchamiania i kontroli syreny silnikowej |
|---|---|---|---|
| Zastosowanie | rozbudowane instalacje nagłośnienia 100 V | mniejsze instalacje nagłośnienia 100 V | syreny silnikowe 230/400 V AC |
| Moc wzmacniacza | 2×150 W (klasa D) | 1 × 30 W (klasa D) | — |
| Wyjścia audio 100 V | 2 (A/B) | 1 | — |
| Sterowanie syreną | — | — | stycznik 230/400 V AC + przekaźnik syreny rezerwowej |
| Wejścia | 4 zwarciowe, optoizolacja | 2 zwarciowe | 4 zwarciowe |
| Wyjścia | 4 przekaźniki 2 A / 30 V DC | 2 przekaźniki 2 A / 30 V DC | 4 × 2 A / 30 V DC |
| Komunikacja | Ethernet, Wi-Fi, GSM/LTE (SMS), LoRa, RS-485, opcjonalnie TETRA | Ethernet, Wi-Fi, GSM/LTE (SMS) | RS-485 (opcjonalnie), wejścia sterujące |
| Pamięć komunikatów | karta SD (MP3/WAV) | karta SD (MP3/WAV) | — |
| Detekcja faz (DKF) | — | — | obecność i kolejność faz |
| Zasilanie | 230 V AC + akumulator 12/24 V DC (UPS) | 12–24 V DC | 12–24 V DC |
| Montaż | ściana / rack 19" (1U) | ściana / DIN | ściana / DIN |
| Wymiary | 250 × 170 × 60 mm | 160 × 100 × 50 mm | 160 × 100 × 50 mm |
Dobór
Który sterownik wybrać
Dwie strefy i wiele kanałów łączności → MAX
Dwie linie 100 V po 150 W, LoRa, RS-485 i opcjonalnie TETRA obok sieci LAN i GSM/LTE. Zasilanie 230 V AC z akumulatorem.
Jedna linia głośnikowa → LITE
Do 30 W na linii 100 V, komunikaty z karty SD, konfiguracja przez WWW i powiadomienia SMS.
Syrena silnikowa → MECH
Stycznik 230/400 V AC dla syreny głównej, przekaźnik dla rezerwowej i kontrola faz DKF.
Do pobrania
Karta katalogowa
Cztery strony A4: zestawienie modeli oraz osobna karta dla MAX, LITE i MECH z danymi technicznymi, schematem połączeń i wymiarami.
Pobierz PDF (352 kB)
